基于SMART 3D的船体和舾装设计的二次开发

产品介绍

为了解决船体结构开孔设计建模效率低下的问题，基于Smart 3D二次开发框架，通过研究参数化设计方法，建立一种基于Smart3D二次开发的结构开孔参数化设计方法。在Microsoft Visual Studio集成开发环境下，基于Net FrameWork框架，运用vb.net语言进行船体结构开孔参数化建模工具的二次开发。在此基础上，以某7 000 TEU箱船Smart 3D模型为应用实例，借助开发的工具进行实例验证，验证表明，该工具可实现多船体肋位上结构开孔的批量建模功能，与传统开孔技术相比，可进一步提升开孔设计建模效率，增加建模的准确性和规范性。

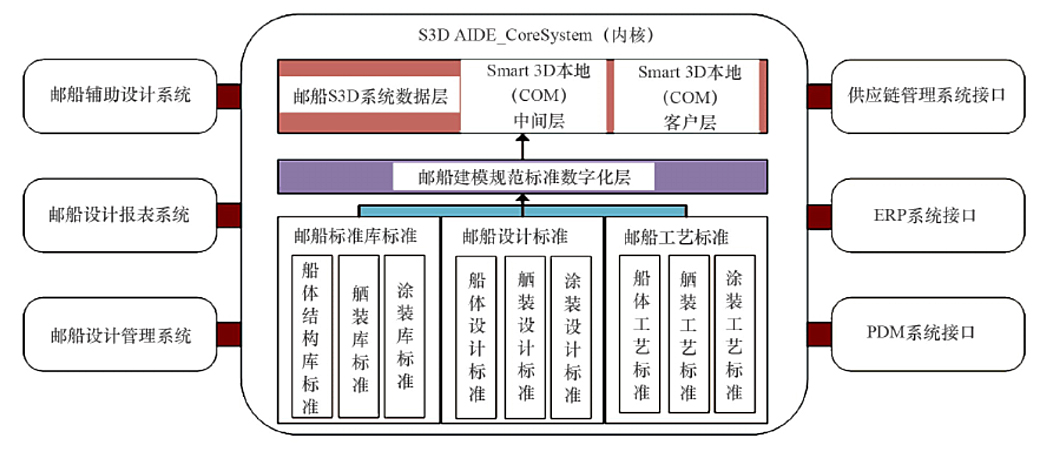

Smart 3D软件系统在邮轮设计上的应用，不仅重塑了外高桥造船设计业务流程、形成了全专业一体化设计格局，而且由于统一了数据源，改变了以往在设计活动中的各设计软件“单兵作战”的不利局面，能够解决以往设计软件无法解决的托盘管理、智能化材料控制管理、重量重心等数据信息精准、高效和完整抽取的目标，真正实现了“模型下现场”，在网页端和移动端可以直接查看每个分段总段的三维安装模型，直观了解管系、舾装建和设备的排布方式和施工工艺，设计、建造质量和效率均得到了极大提高。
